Перекладено, доповнено і адаптовано ut3usw з статті vk7zja
Модифікації, поради та технічна інформація для AnyTone AT-D878UV AT-D878UV-II AT-D878UV-II PLUS AT-D868UV та BTech DMR-6X2
(частково стосується також Alinco DJ-MD5 та Radioddity GD-AT10G)
Загальні застереження для всіх користувачів
- Версії codeplug, CPS-програмного забезпечення для програмування та прошивки радіостанції повинні збігатися по номеру версії. Якщо ні - відбуваються дуже дивні збої. Ви повинні ПЕРЕБУДОВУВАТИ codeplug щоразу після встановлення нової версії CPS чи прошивки. Це забезпечує узгодженість даних, що передаються в рацію.
- З цієї ж причини я не раджу використовувати чужі codeplug-и. Навіть якщо це здається зручним, ви не можете знати, під яку версію вони були створені, і чи будуть вони коректно працювати з прошивкою вашої радіостанції. CPS не покаже це, окрім дуже старих версій codeplug-ів. Збережіть собі нерви й перебудовуйте codeplug перед тим, як записати його у радіостанцію.
- Будьте дуже уважні: не натискайте випадково кнопку PTT (Push to Talk), коли рація підключена через USB-кабель або стоїть у зарядці. У такому випадку випромінювання може наводитись на кабель чи зарядний пристрій і пошкодити обладнання - як саму радіостанцію, так і зарядку. Таке вже траплялося з власниками 878-х.
- Не залишайте USB-кабель підключеним, якщо у вас активні канали, здатні передавати автоматично (наприклад, APRS, roaming чи функція lone worker) (подяка Jerry Kuhn).
- Тримайте радіостанцію на відстані не менше 30 см від мобільного телефона, бездротового телефона чи Wi-Fi-пристроїв.
- Будьте обережні при записі нестандартних даних у радіостанцію під час виконання деяких модифікацій нижче. Якщо інструкції виконані некоректно, можна вивести рацію з ладу.
Запобігання зависанню радіостанції та вирішення більшості проблем
Є кілька дій, які допоможуть уникнути зависання рації. Ті ж самі кроки можуть вирішити багато дивних проблем, наприклад: уповільнення сканування, самовільна передача, «підвисання», некоректна робота функцій тощо. Дотримуйтесь порад у цьому порядку:
Правило 1: Перебудуйте codeplug
99,9% проблем викликані залишковими даними у файлі codeplug. Створення нового codeplug із «чистих» даних усуває більшість помилок та зависань. Не скорочуйте процес!
- Переконайтеся, що версія CPS збігається з версією прошивки у вашій рації.
- У CPS завантажте поточний codeplug та експортуйте всі дані (Tool > Export > Export All).
- Зайдіть у Optional Settings і запишіть усі параметри або зробіть скріншоти. Якщо ви використовуєте шифрування - збережіть ключі (вони не експортуються автоматично).
- Виконайте RESET радіо - це критично! Інакше старі проблемні дані не будуть стерті.
- У CPS зчитайте «чисте» радіо (так, воно буде порожнім - це нормально).
- Імпортуйте збережені дані з кроку 2.
- Внесіть параметри з Optional Settings та ключі шифрування вручну.
- Запишіть перебудований codeplug у радіостанцію.
- Якщо у вас були кастомні картинки (заставка, фон) - завантажте їх заново.
- Збережіть новий codeplug і використовуйте тільки його, старий файл - видаліть.
- Повторюйте цю процедуру після кожного оновлення прошивки.
- Codeplug від старішої CPS може «ніби працювати», але саме ця невідповідність часто й викликає більшість проблем.
Правило 2: Вимкніть GPS
Якщо не використовуєте GPS для APRS - відключіть. Навіть у фоновому режимі він навантажує процесор рації.
Правило 3: Вимкніть Roaming
Roaming сильно навантажує процесор. Якщо він вам не потрібен - вимикайте. Ніколи не використовуйте GPS та Roaming одночасно.
Правило 4: Використовуйте опцію Data ACK disable
Якщо рація зависає на певному каналі чи частоті, причиною може бути прийом нестандартних даних DMR Tier II. У такому випадку процес «заплутується» і зависає. Це можна вимкнути в CPS (для проблемних каналів, включно з VFO) або через меню радіо: Menu > Settings > Chan Set > DataAck Forbid > On.
Правило 5: Вимкніть енергозбереження
Функція економії енергії час від часу викликає проблеми. Батарея у цих рацій і так тримає добре, тому краще залишати power save вимкненим.
Правило 6: Не використовуйте Sub-Channel без потреби
Якщо воно вам не потрібне - тримайте Sub-Channel вимкненим.
Якщо дотримуватись цих шести правил, радіостанція не буде зависати. Я користуюсь 878 вже понад два роки - жодного зависання.
Чи AnyTone AT-D878UV і BTech DMR-6X2 однією й тією ж рацією?
З технічної точки зору апаратної частини - так, це абсолютно однакові пристрої. Єдина різниця полягає у прошивці, яка додає DMR-6X2 додаткові функції, а також у незначних відмінностях у вмісті флеш-пам’яті. Навіть було продемонстровано, що прошивку від BTech DMR-6X2 можна завантажити в AnyTone AT-D878UV.
Відмінності між AnyTone AT-D868UV, AT-D878UV та AT-D878UV-II?
Функціонал
-
AT-D878UV має більше можливостей у порівнянні з AT-D868UV:
- APRS-передача у FM
- Roaming (автоматичний перехід на ретранслятор із найсильнішим сигналом)
- Опціонально - модуль Bluetooth або додаткова пам'ять для запису аудіо
- Нова кольорова схема екрану
- Функція talker alias
-
AT-D878UV-II:
- Додає APRS-прийом у FM (можна бачити інші APRS-станції навколо себе)
- Пам’ять контактів збільшена до 500 000 ID (проти 200 000 у 878)
Візуальні відмінності
- 868 верхня кнопка помаранчева
- 878 верхня кнопка блакитна
- 878-II верхня кнопка салатова
Апаратні версії
- Ранній 868 (V1) - MCU GD32F303VE (512 КБ flash, 64 КБ SRAM), прошивка V1 868.
- 868 V2 (перша ревізія) - той самий GD32F303VE, але оновлена плата, прошивка V2 868.
- 868 V2 (друга ревізія) та 878 - MCU GD32F303VG (1024 КБ flash, 96 КБ SRAM), працюють із прошивкою V2 868 або 878.
Більшість порад та модифікацій сумісні з усіма ревізіями.
Додаткові зміни в AT-D878UV-II
- Flash-пам’ять збільшена з 1 Гб до 2 Гб
- Нова плата для Bluetooth та прийому FSK-сигналів (аналоговий FM APRS)
Історія "Пароль прошивки AnyTone D878UVII PLUS"
Саме з покупкою цієї рації у мене виникла неприємна історія.
Вирішив я погратись в DMR + mmdvm і замовити собі 878. Знайшов перед сном оголошення на ОЛХ з найнижчою ціною але з відміткою "Новий" я зробив замовленя і заснув. На наступний день я вирішив подивитись що за продавець і побачив низьку оцінку на ОЛХ. Добре ще замовлення було "ОЛХ доставкою" і я мав змогу перевірити рацію у відділені Нової Пошти.
Рація прийшла. Я перевірив. Все добре. Прийшов додому і вирішив прошити рацію під свої потреби. І тут все почалось %)
Одразу при спробі прочитати прошивку з рації я отримав вікно запиту пароля.
Одразу після цього я пішов питати у продавця чи дійсно рації нові і чи ніхто їх не шив. У відповідь отримав що рації нові з Китаю у коробці 10 штук і у нього ще є якщо треба.
Почав гуглити бо може там стандартний пароль. Звернувся до товариша радіоаматора, а вже він знайшов довлі корисний Community сайт Веб-Архів (сайт помер, але у веб-архіві доступний) там же був знайдений пдф файл CPS_Programming_password_lock.pdf що якраз описує мою ситуацію з блокуванням програмування рацію за допомогою пароля.

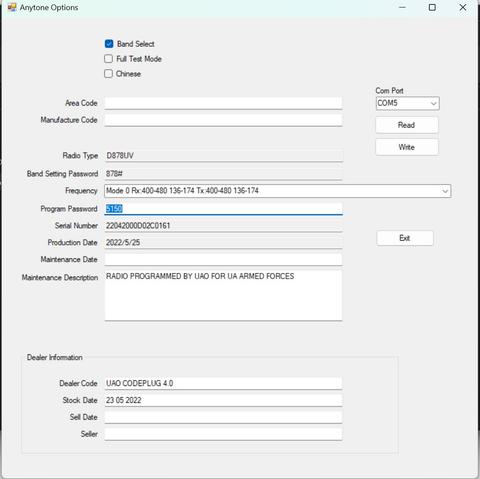

Виявилсоь що можна послати АТ команди та легко отримати цей пароль. А GUI з пдфки вище робить це одним кліком. (варто зазначити що посилання всередені пдфки вже не активні. А скачати софт для зчитування данних можна тут: для прошивки v3.02 фбо для прошивки v3.08)
І... Найцікавіше. Ця рація вже була прошита для ЗС України волонтерами. RADIO PROGRAMMED BY UAO FOR UA ARMED FORCES
Тобто чисто теоритично я купив крадену волонтерку. Або ні. Я написав органцізації UAO (котру знайшов) щоб прояснили ситуацію яким чином їх рації з"явились на ОЛХ, але вони відповіли що ніколи не займались раціями і не розуміють про що я...
