ExpressLRS WebUI: налаштування через WiFi

ExpressLRS WebUI відкривається через WiFi-режим приймача або TX-модуля. Через нього можна оновити firmware, змінити Binding Phrase, перевірити UID, налаштувати WiFi, Model Match, PWM/serial-виходи та runtime options.

Як відкрити WebUI приймача​

Auto WiFi On​

  1. Вимкніть пульт із TX-модулем.
  2. Перезавантажте приймач по живленню. Світлодіод має повільно блимати.

RX Waiting

Світлодіод приймача не блимає

Якщо світлодіод світиться постійно, приймач може бути в bootloader mode або soft-bricked після невдалого оновлення. Спробуйте інший UART або виконайте процедуру відновлення з офіційної документації ExpressLRS.

  1. Зачекайте приблизно 60 секунд, поки приймач перейде у WiFi mode.

RX WiFi

Приймач на ESP8285 з одноколірним світлодіодом

LEDRGB_WIFI_UPDATE

Приймач на ESP32 з RGB-світлодіодом

Через Lua Script​

  1. Переконайтеся, що приймач і TX-модуль bound/synced: RSSI видно на головному екрані пульта, а світлодіод приймача світиться постійно.

RX Bound

  1. Натисніть SYS на пульті. На старіших пультах або моделях з однією кнопкою Menu може знадобитися довге натискання кнопки меню.
  2. У меню Tools відкрийте Lua Script ExpressLRS.
  3. Якщо скрипт зависає на Loading..., перевірте підготовку пульта для ExpressLRS.
  4. Виберіть Wifi Connectivity, потім Enable RX WiFi.
  5. Коли з'явиться WiFi Running, приймач перейшов у WiFi mode.
Примітка

Після переходу приймача у WiFi mode він від'єднається від TX-модуля. Якщо на SD-карті пульта встановлено sound pack, пульт може озвучити Telemetry Lost.

Через кнопку Boot​

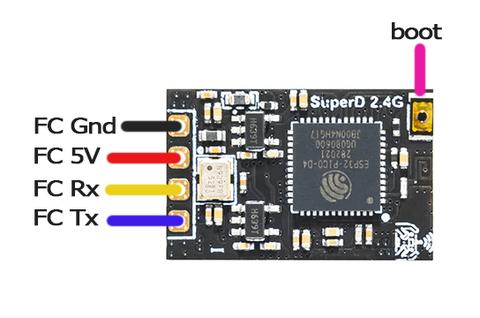

Якщо приймач має кнопку boot, утримуйте її приблизно 5 секунд, доки світлодіод не почне швидко блимати.

betafpv SuperD

Приклад приймача з кнопкою Boot

Підключення до WebUI приймача​

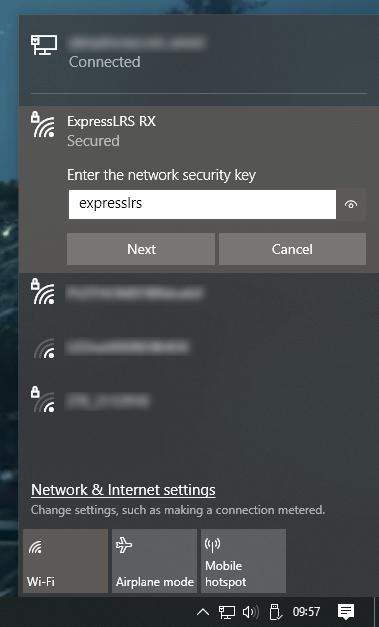

  1. Підключіться до точки доступу ExpressLRS RX.

WiFi Hotspot

  1. Пароль за замовчуванням: expresslrs.
  2. Відкрийте http://10.0.0.1/, якщо підключені напряму до точки доступу приймача.
  3. Відкрийте http://elrs_rx.local, якщо приймач уже підключився до домашньої WiFi-мережі, яку ви записали під час прошивки.
примітка

Адреса 10.0.0.1 часто використовується роутерами. Якщо замість ExpressLRS WebUI відкривається сторінка роутера, тимчасово відключіть інші мережеві підключення або спробуйте телефон/планшет.

Як знайти IP-адресу в домашній мережі

Якщо elrs_rx.local не відкривається, перегляньте DHCP-список роутера або виконайте arp -a на комп'ютері та знайдіть пристрій elrs.

Як відкрити WebUI TX-модуля​

Через ExpressLRS Lua Script​

  1. Натисніть SYS на пульті та відкрийте меню Tools.
  2. Виберіть Lua Script ExpressLRS.
  3. Відкрийте Wifi Connectivity.
  4. Виберіть Enable WiFi.
  5. Коли з'явиться WiFi Running, TX-модуль перейшов у WiFi mode.

Якщо Lua Script показує Syntax Error на старому пульті або старій версії EdgeTX/OpenTX, модуль усе одно може вже бути в WiFi mode.

Зовнішній TX-модуль без пульта​

Подайте живлення на зовнішній TX-модуль через USB або зовнішнє джерело живлення. Приблизно через 60 секунд RGB-світлодіод має перейти в зелений breathing-pattern, а модулі з OLED можуть показати повідомлення про WiFi mode.

Підключення до WebUI TX-модуля​

  1. Підключіться до точки доступу ExpressLRS TX.

WiFi Hotspot

  1. Пароль за замовчуванням: expresslrs.
  2. Відкрийте http://10.0.0.1/, якщо підключені напряму до точки доступу TX-модуля.
  3. Відкрийте http://elrs_tx.local, якщо модуль підключився до домашньої WiFi-мережі.
Як знайти IP-адресу в домашній мережі

Якщо elrs_tx.local не відкривається, знайдіть пристрій elrs у DHCP-списку роутера або через arp -a.

ExpressLRS 4.0 WebUI​

У ExpressLRS 4.0 WebUI отримав вертикальне меню і більше сторінок, включно з Hardware Layout.

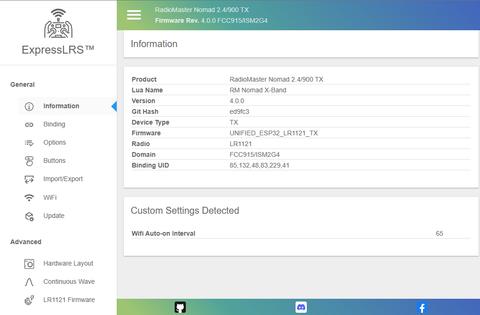

Information​

Ця вкладка показує назву hardware, версію firmware, GitHub commit hash, radio chip, Regulatory Domain, Binding UID та runtime options, які відрізняються від дефолтних або прошитих значень.

Information Tab

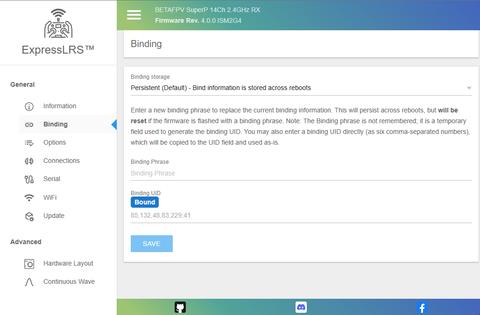

Binding​

Тут можна оновити Binding Phrase або UID. Пристрої з однаковою Binding Phrase/UID вважаються bound і мають з'єднуватися після увімкнення.

RX Binding Tab

Binding у WebUI приймача

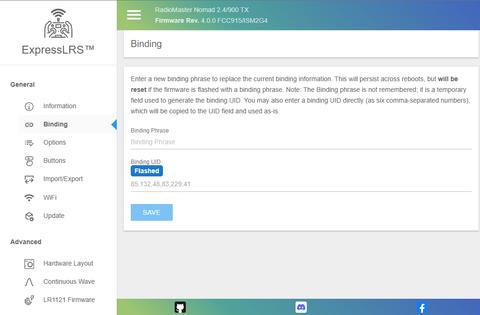

TX Binding Tab

Binding у WebUI TX-модуля

Options​

Runtime Options показують налаштування, задані під час прошивки. Зміни на цій вкладці замінюють прошиті значення.

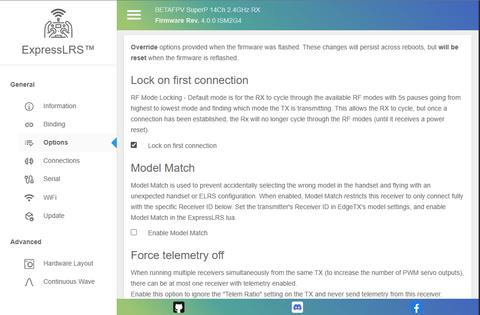

RX Options Tab

Options у WebUI приймача

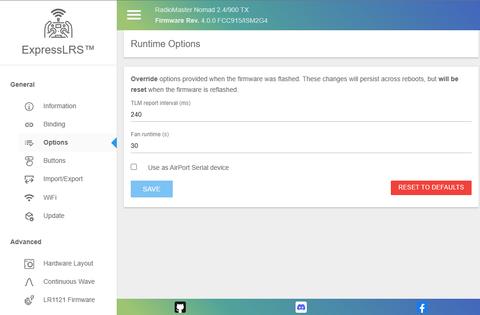

TX Options Tab

Options у WebUI TX-модуля

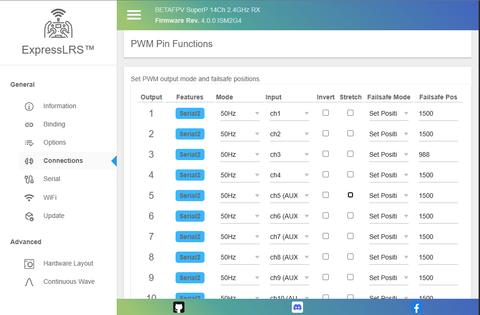

Connections і Serial​

Connections дозволяє змінювати параметри PWM output pins або перепризначати їх на іншу функцію. Serial дозволяє змінити receiver protocol і baudrate для UART-приймача або PWM-приймача з пінами для serial output.

Connections Tab

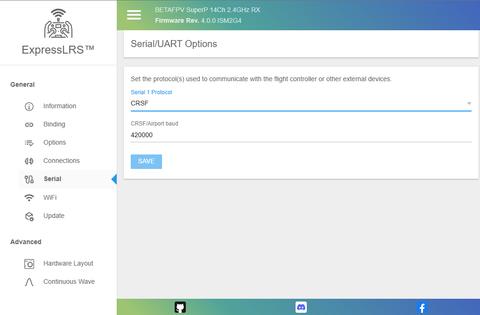

Serial Tab

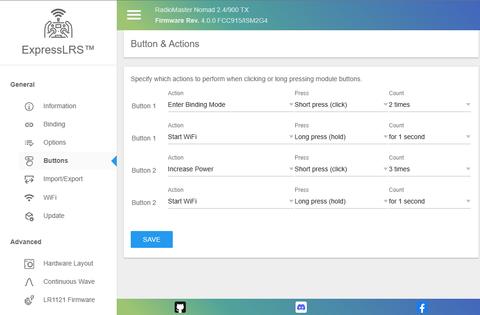

Buttons​

Buttons дозволяє змінити поведінку mode-кнопок на окремих зовнішніх TX-модулях і налаштувати LED-колір для кнопок, якщо модуль це підтримує.

Buttons Tab

Import/Export​

Import/Export дозволяє експортувати або імпортувати per-model конфігурацію TX-модуля. Для цього також корисний Model Match.

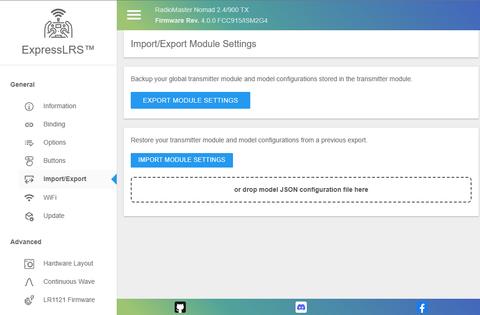

Import/Export Tab

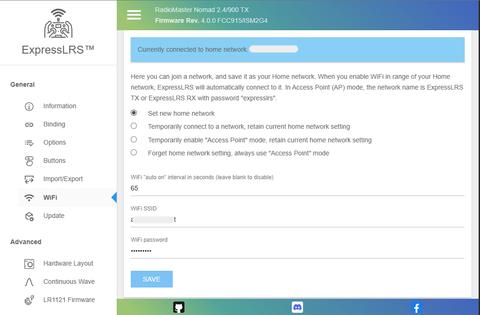

WiFi​

WiFi вкладка змінює підключення пристрою до мережі та поведінку в WiFi mode.

WiFi Tab

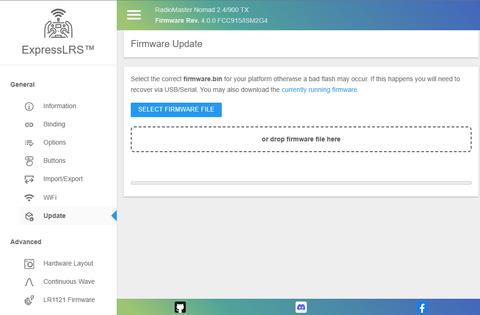

Update​

Update використовується для завантаження firmware-файлу, який підготував ExpressLRS Configurator або Web Flasher.

Update Tab

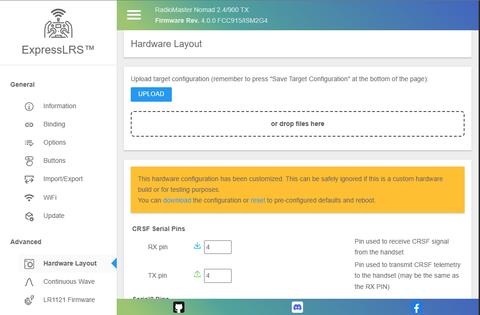

Hardware Layout​

Hardware Layout призначений для досвідчених користувачів. Тут містяться pin assignments, power management instructions і hardware capability definitions.

Попередження

Не редагуйте Hardware Layout, якщо ви не знаєте наслідків. Наприклад, Max Power 2W не змусить приймач без PA реально працювати на 2W.

HW Layout Tab

Continuous Wave​

Continuous Wave переводить RF-чип у режим безперервної передачі на центральній частоті модуля. Це використовують для діагностики frequency shift/deviation.

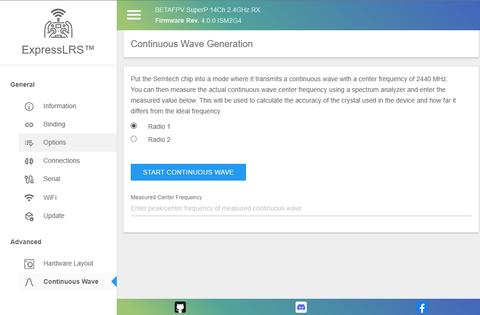

Cont. Wave

LR1121 Firmware​

Ця вкладка дозволяє вручну прошити RF-чип Semtech LR1121 на dual-band hardware. ExpressLRS також може робити це автоматично за потреби.

Попередження

Не прошивайте LR1121 без попередньої перевірки сумісності. Неправильний firmware може зробити пристрій непрацездатним до перепрошивки через Serial.

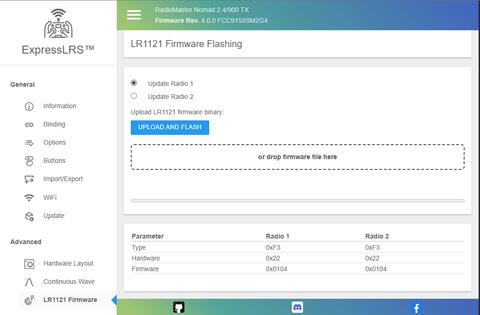

LR1121 Fw

ExpressLRS 3.0 WebUI​

Web UI Banner

Банер ExpressLRS WebUI

Options​

У ExpressLRS 3.0 ця вкладка дозволяє змінювати firmware options без повної перепрошивки, а також імпортувати/експортувати конфігурацію між пристроями.

  • Binding Phrase: оновлення Binding Phrase із заводського або попередньо прошитого значення.
  • UID: read-only представлення Binding Phrase у вигляді UID, який фактично зберігається у пристрої.
  • Regulatory Domain: застосовується до 900MHz hardware.
  • WiFi Auto On Interval: час до автоматичного запуску WiFi, якщо пристрій не бачить валідного CRSF/sync-сигналу.
примітка

Поле Binding Phrase може виглядати порожнім, бо WebUI не зберігає plain-text фразу. Перевіряйте UID.

Web UI Banner

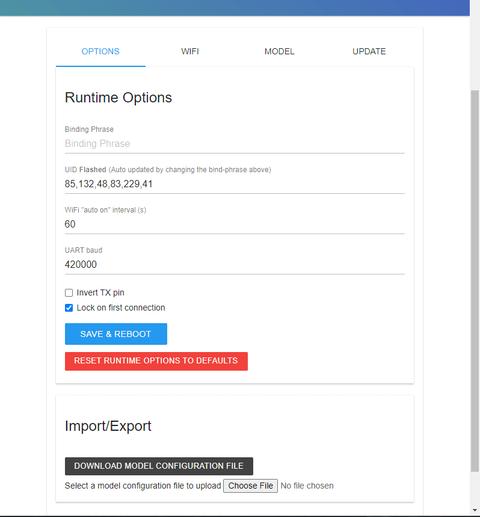

Options приймача

Web UI Banner

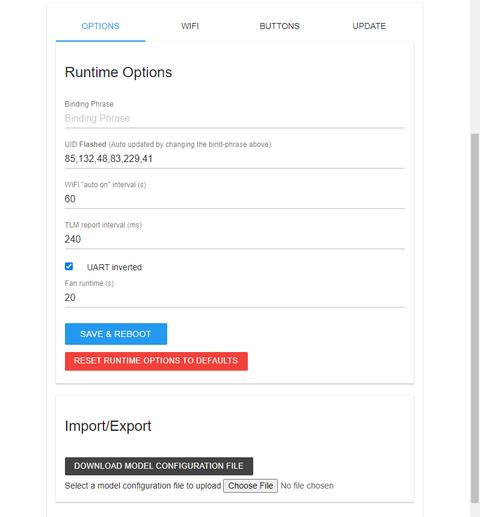

Options TX-модуля

WiFi, Model, Buttons і Update​

Web UI Banner

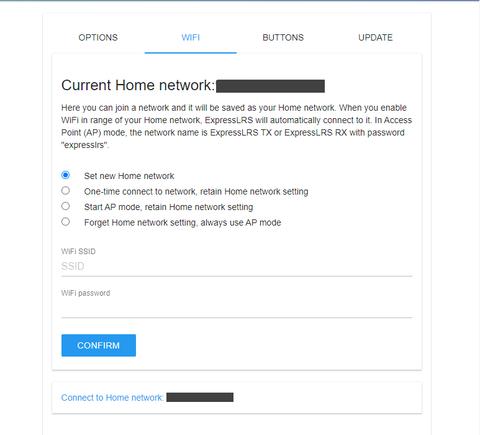

WiFi налаштування

Web UI Banner

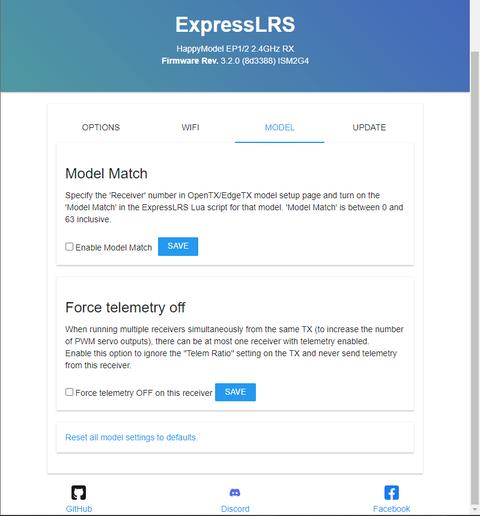

Model вкладка приймача

Web UI Banner

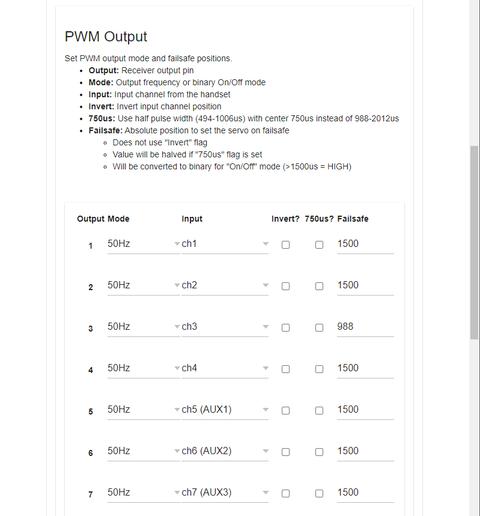

PWM output settings

Web UI Banner

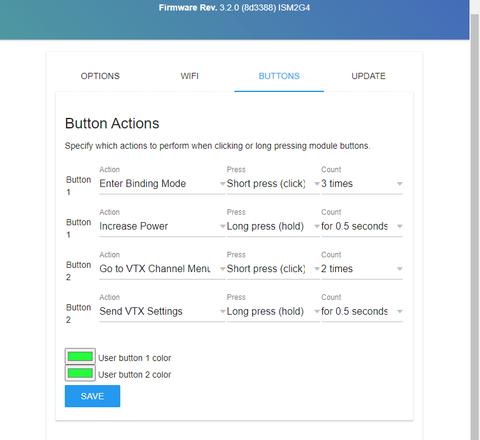

Buttons TX-модуля

Web UI Banner

Update приймача

Web UI Banner

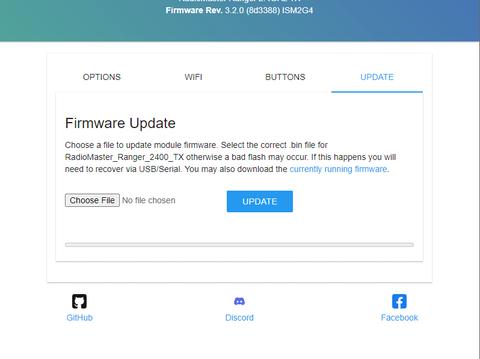

Update TX-модуля

Джерело: ExpressLRS Docs, ліцензія GPLv3. Український переклад підготовлений для dead.md.
